  当前位置: 首页 - 产品中心 - 快走丝线切割机

快走丝线切割AZ系列

1、高智能化的图形交互式软件系统;

2、全绘图方式编程,矢量化编程;

3、3B,G代码兼容,可与单片机通讯;

4、可调用DXF,AUTOP图形文件,CAD字库文件;

5、直线、圆弧插补功能、绘图回退止步功能,可绘制常用曲线;

6、四轴联动,异形面及锥度加工;

7、并行工作,加工绘图同时进行;

8、任意角旋转、轴对称、圆形缩放、倒走、回原点、自动找到中心,加工结束自动断高频、停运丝、停水泵功能;

9、加工轨迹及加工数据实时跟踪显示,停电记忆功能。

参数

DK7732AZ

DK7740AZ

DK7750AZ

DK7763AZ

工作台面尺寸mm

576×386

720×460

820×556

1100×720

工作台行程(X×Y)mm

400×320

500×400

630×500

800×630

切割速度mm2/min

100

100

100

100

切割厚度mm参数

400

400

500

500

切割斜度/工作厚度mm

±3°/100

±3°/100

±3°/100

±3°/100

运丝速度m/S

11.5

11.5

11.5

11.5

加工精度mm

0.012

0.012

0.012

0.012

加工表面粗糙度µm

Ra≤2.5

Ra≤2.5

Ra≤2.5

Ra≤2.5

电极丝直径范围mm

0.13~0.25

0.13~0.25

0.13~0.25

0.13~0.25

输入电源

3N-380V-50HZ

3N-380V-50HZ

3N-380V-50HZ

3N-380V-50HZ

机床总功率KW

1.2

1.2

1.2

1.2

机床外形尺寸mm

1520×1140×1500

1680×1390×1540

1870×1590×1660

2280×1810×1780

机床主机重量Kg

1300

1700

2500

3200

控制软件

HF / Autocut

HF / Autocut

HF / Autocut

HF / Autocut

标准配置
可选配置
易损件
机床附件

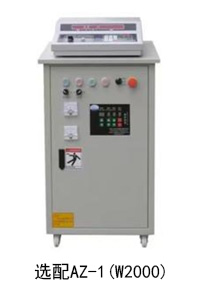

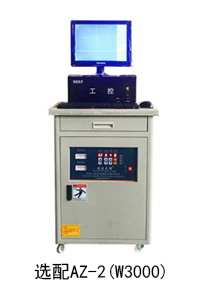

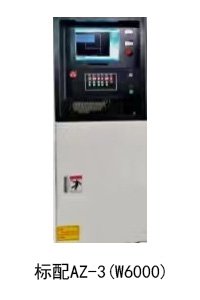

线切割控制柜
铸铁床身、滚珠丝杆、直线导轨、运丝机构、步进电机、70L高压水箱、机床控制电柜(单板机、台式电脑编控、立式电脑编控、机电一体柜)、机床操作软件(HF或Autocut)、锥度装置(±3°/100)。
机床控制电柜:单板机/台式电脑、台湾产滚珠丝杆、台湾产直线导轨、工业电脑、锥度装置(±6°/100-45°/100)、加工厚度AZ>400mm/CB>300mm、输入电源:三线2N220V50HZ、宝石喷水板。
摇手把、紧丝器、垂直校正规、导轮、拆装工具、调节手柄、夹具、钼丝、线切割工作液、地脚螺丝
